Ref.-Nr.: 17540
Hersteller: ARBURG
Baujahr: 1994

Schließeinheit
Schließkraft: 50 ton
Öffnungsweg: 350 mm
Holmmaß (h x v): 270 X 270 mm
Einbauhöhe min.: 200 mm
Plattengröße (h x v): 405 X405 mm

Spritzeinheit
Schneckendurchmesser: 25 mm
Spritzvolumen: 67 cm³
Spritzgewicht PS: 61 gr
Spritzdruck: 2500 bar

Maße und Gewichte
Abmessung LxBxH: 3,3 X 1,5 X 2,0 m
Maschinengewicht: 2400 Kg

Zusatzinformationen:
Labormaschine mit außergewöhnlich niedrigen Betriebsstunden

Die angebotene ARBURG 270 C 500-100 wurde im Jahr 1994 gebaut und stammt aus dem Ausbildungs- und Laborbereich einer Universität. Die Maschine wurde nicht in der Serienproduktion eingesetzt, sondern überwiegend für Schulungs- und Testzwecke genutzt.

Auf der Steuerung sind lediglich ca. 100 Betriebsstunden sowie nur 867 Zyklen dokumentiert.

Die Maschine ist mit einem hydraulischen Antriebssystem und der bewährten ARBURG Dialogica-Steuerung ausgestattet. Zusätzlich verfügt sie über ein integriertes Kransystem, das den Werkzeug- und Komponentenwechsel erleichtert.

Zum Lieferumfang gehören außerdem eine unbenutzte Ersatzschnecke mit 15 mm Durchmesser sowie eine komplette zusätzliche Plastifiziereinheit. Dadurch bietet die Maschine zusätzliche Flexibilität für verschiedene Anwendungen.

Dank der äußerst geringen Nutzung, der nachvollziehbaren Herkunft und der umfangreichen Zusatzausstattung handelt es sich um eine seltene Gelegenheit auf dem Gebrauchtmaschinenmarkt.

Schnittlänge: 3050 mm
Max. Blechstärke - Baustahl: 6 mm
Hubzahl: 11 - 25 1/min
Schnittwinkel: 0.5 - 3 °
Niederhalteranzahl: 18
Hinteranschlag: 750 mm
Motorleistung: 11 kW
Arbeitshöhe: 770 mm
Länge: 3850 mm
Breite: 1750 mm
Höhe: 1720 mm
Gewicht: 4600 kg

Presskraft: 100 to
Zylinder fix oder verschiebbar: horizontal verschiebbar
Hub: 500 mm
Einbauhöhe: 700 mm
Lichte Ständerweite: 1550 mm
Eilgang: 25 mm/s
Arbeitsgeschwindigkeit: 2 mm/s
Länge: 2400 mm
Breite: 1200 mm
Höhe: 2450 mm
Gewicht: 1960 kg

Presskraft: 200 to
Hub: 500 mm
Tisch: 2.500 x 2.050 mm
Einbauhöhe: 800 mm
Eilgang: 20 mm/s
Arbeitsgeschwindigkeit: 2 mm/s
Zylinder fix oder verschiebbar: horizontal verschiebbar
Lichte Ständerweite: 2050 mm
Horizontal verschiebbarer Zylinder: 1450 mm
Hydraulisch beweglicher Ständer: 1600 mm
Länge: 2950 mm
Breite: 2500 mm
Höhe: 2600 mm
Gewicht: 6500 kg

Presskraft: 135 to

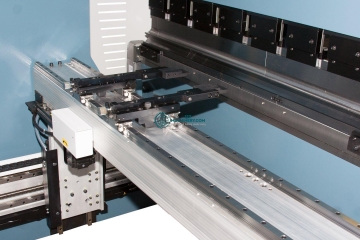

Biegelänge: 3050 mm
Achsen: Y1 / Y2 / X und RAchse
Hub: 265 mm
Abstand zwischen den Ständern: 2600 mm
Ausladung im Seitenständer: 450 mm
Einbauhöhe: 530 mm
Antriebskonzept: hydraulisch
Eilgang Y-Achse: 160 mm/s
Arbeitsgeschwindigkeit Y-Achse: 10 mm/s
Rückzugsgeschwindigkeit Y-Achse: 120 mm/s
Hinteranschlag Verfahrweg X-Achse: 500 mm
Hinteranschlagsgeschwindigkeit X-Achse: 500 mm/s
Hinteranschlagsgeschwindigkeit R-Achse: 350 mm/s
Hinteranschlag Verfahrweg R-Achse: 250 mm
Tischhöhe: 900 mm
Öltank: 150 l
Motorleistung: 15 kW
Länge: 4250 mm
Breite: 1700 mm
Höhe: 2850 mm
Gewicht: 9580 kg

Presskraft: 100 to
Zylinder fix oder verschiebbar: fix
Biegelänge: 835 mm
Hub: 500 mm
Einbauhöhe: 780 mm
Lichte Ständerweite: 1050 mm
Eilgang: 25 mm/s
Annäherungsgeschwindigkeit bei Fußpedalbetrieb: 10 mm/s
Arbeitsgeschwindigkeit: 4 mm/s
Tisch: 800 x 600 mm
Obere Aufspannplatte: 700 x 350 mm
Länge: 1800 mm
Breite: 1000 mm
Höhe: 2400 mm
Gewicht: 2050 kg

Stanzkraft: 130 to
Ausladung: 600 mm
Anzahl der Stationen: 5
Zylinder: 2
Max. Durchmesser bei Blechstärke (Baustahl): 50x18 mm
Hub: 80 mm
Flachstahl: 600x18 (max. 600x20 mit Deformation) mm
Winkelstahl: 120x120x11 (max. 150x150x15 mit Deformation) mm
Rund-/Quadratstahl: 45/40 mm
Ausklinker: 130x12 mm
Abkantvorrichtung: 250x12 mm
Motor: 15 kW

Presskraft: 20 to
Nominalpresskraft bei: 1.7 mm
Tischlänge: 360 mm
Tischbreite: 550 mm
Durchfallloch im Tisch: 140 mm
Hub: 1 - 50 mm
Hubzahl: 160 1/min
Stößelführungen: 4
Stößelverstellung: 40 mm
Zapfenloch im Stößel: 35 mm
Ausladung: 200 mm
Einbauhöhe: 240 mm
Motor: 2.2 kW
Länge: 1360 mm
Breite: 1100 mm
Höhe: 1860 mm
Gewicht: 1250 kg

Schnittlänge: 2050 mm
Max. Blechstärke - Baustahl: 3 mm
Hubzahl: 35 1/min
Schnittwinkel: 1.5 °
Hinteranschlag: 750 mm
Motorleistung: 3 kW
Tischhöhe: 800 mm
Tischbreite: 520 mm
Länge: 2720 mm
Breite: 1575 mm
Höhe: 1230 mm
Gewicht: 1900 kg

Schnittlänge: 1550 mm
Max. Blechstärke - Baustahl: 6 mm
Hubzahl: 30 1/min
Schnittwinkel: 2.3 °
Hinteranschlag: 750 mm
Motorleistung: 7 kW
Tischhöhe: 800 mm
Tischbreite: 530 mm
Tischlänge: 1855 mm
Länge: 2220 mm
Breite: 1630 mm
Höhe: 1230 mm
Gewicht: 2900 kg

Schnittlänge: 1050 mm
Max. Blechstärke - Baustahl: 6 mm
Hubzahl: 30 1/min
Schnittwinkel: 2.3 °
Hinteranschlag: 750 mm
Motorleistung: 7 kW
Tischhöhe: 800 mm
Tischbreite: 530 mm
Tischlänge: 1355 mm
Länge: 1720 mm
Breite: 1630 mm
Höhe: 1230 mm
Gewicht: 2000 kg

Backenbreite: 200 mm
Backenhöhe: 63 mm
Öffnungsweite: 160 mm

Presskraft: 200 to
Hub: 500 mm
Tisch: 1000x600 mm
Einbauhöhe: 640 mm
Eilgang: 21 mm/s
Arbeitsgeschwindigkeit: 2 mm/s
Motor: 5.5 kW
Länge: 1800 mm
Breite: 1300 mm
Höhe: 2500 mm
Gewicht: 6400 kg

Presskraft: 150 to
Hub: 500 mm
Tisch: 800x600 mm
Einbauhöhe: 630 mm
Eilgang: 22 mm/s
Arbeitsgeschwindigkeit: 3 mm/s
Motor: 4 kW
Länge: 1800 mm
Breite: 1200 mm
Höhe: 2400 mm
Gewicht: 4500 kg

Presskraft: 40 to
Hub: 500 mm
Tisch: 700x500 mm
Einbauhöhe: 600 mm
Eilgang: 26 mm/s
Arbeitsgeschwindigkeit: 9 mm/s
Motor: 4 kW
Länge: 1400 mm
Breite: 900 mm
Höhe: 2200 mm
Gewicht: 1300 kg

Presskraft: 300 to
Hub: 500 mm
Stößel: 1000x500 mm
Tisch: 1200x800 mm
Einbauhöhe: 600 mm
Ausladung: 400 mm
Eilgang: 22 mm/s
Arbeitsgeschwindigkeit: 2 mm/s
Motor: 7.5 kW
Länge: 2300 mm
Breite: 1500 mm
Höhe: 3100 mm
Gewicht: 11200 kg

Presskraft: 200 to
Hub: 500 mm
Stößel: 870x500 mm
Tisch: 1000x600 mm
Einbauhöhe: 500 mm
Ausladung: 300 mm
Eilgang: 21 mm/s
Arbeitsgeschwindigkeit: 3 mm/s
Motor: 7.5 kW
Länge: 2300 mm
Breite: 1500 mm
Höhe: 3000 mm
Gewicht: 8200 kg

Presskraft: 150 to
Hub: 500 mm
Stößel: 800x400 mm
Tisch: 900x600 mm
Einbauhöhe: 500 mm
Ausladung: 300 mm
Eilgang: 20 mm/s
Arbeitsgeschwindigkeit: 3 mm/s
Motor: 4 kW
Länge: 2200 mm
Breite: 1500 mm
Höhe: 3000 mm
Gewicht: 5500 kg

Presskraft: 40 to
Biegelänge: 1550 mm
Achsen: X und Y Achse
Hub: 160 mm
Abstand zwischen den Ständern: 1260 mm
Ausladung im Seitenständer: 320 mm
Einbauhöhe: 380 mm
Antriebskonzept: hydraulisch
Eilgang Y-Achse: 90 mm/s
Arbeitsgeschwindigkeit Y-Achse: 10 mm/s
Hinteranschlag Verfahrweg X-Achse: 600 mm
Tischhöhe: 845 mm
Tischbreite: 100 mm
Öltank: 120 l
Motorleistung: 5.5 kW
Länge: 2000 mm
Breite: 1600 mm
Höhe: 2235 mm
Gewicht: 3450 kg

Backenbreite: 150 mm
Backenhöhe: 40 mm
Öffnungsweite: 200 mm
Gewicht: 33 kg

Schnittlänge: 3100 mm
Max. Blechstärke - Baustahl: 10 mm
Ausladung im Seitenständer: 350 mm
Hubzahl: 10 1/min
Schnittwinkel: 1.5 °
Hinteranschlag: 1000 mm
Motorleistung: 22 kW
Länge: 3800 mm
Gesamtbreite mit Auflagearm und hinterem Schutzgitter: 3600 mm
Höhe: 2000 mm
Gewicht: 9800 kg

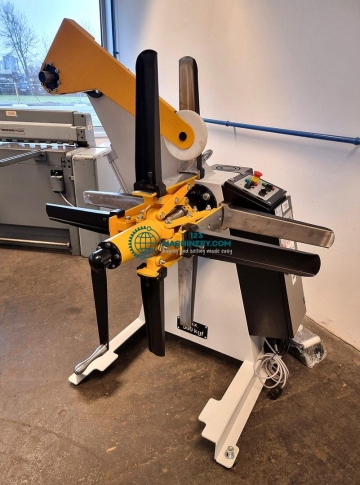

Coilgewicht: 500 kg
Max. Coilaußendurchmesser: 1200 mm
Min. Coil Innendurchmesser: 400 mm
Max. Coil Innendurchmesser: 550 mm
Max. Coilbreite: 300 mm
Min. Coilbreite bei Variante mit pneum. Andrückarm: 80 mm
Länge: 1450 mm
Breite: 1200 mm
Höhe: 1640 mm
Gewicht: 260 kg

Stanzkraft: 55 to
Ausladung: 750 mm
Max. Durchmesser bei Blechstärke (Baustahl): 40x10 mm
Max. Hubzahl bei 20 mm Hub: 37 1/min
Motor: 5 kW
Länge: 1930 mm
Breite: 1200 mm
Höhe: 1800 mm
Gewicht: 1885 kg

Länge: 2010 mm
Breite: 680 mm
Höhe: 880 mm
Gewicht: 150 kg

Laserleistung: 3 kW
Manueller Tisch / Wechseltisch: Wechseltisch
Max. Blechstärke - Baustahl: 16 mm
Max. Blechstärke - Edelstahl: 8 mm
Max. Blechstärke - Aluminium: 8 mm
Max. Blechstärke - Kupfer: 5 mm
Max. Blechstärke - Messing: 8 mm
Gesamt-Anschlussleistung: 29,9 (mit Absaugung) kW
Schneidbereich: 6100 x 2070 mm
X-Achse: 6100 mm
Y-Achse: 2070 mm
Z-Achse: 125 mm
Max. Blechtafel: 6096 x 2032 mm
Max. Blechtafelgewicht: 240 (für 3 - 12kW) / 400 (für 15 - 20kW) kg/m²
Max. Gesamtgewicht für den Doppeltisch: 5800 (für 3 - 12kW) / 9600 (für 15 - 20kW) kg
Max. Geschwindigkeit X-Achse: 100 m/min
Max. Geschwindigkeit Y-Achse: 100 m/min
Max. Simultangeschwindigkeit: 141 m/min
Max. Beschleunigung: 14 m/s²
Positioniergenauigkeit: +/- 0,05 mm
Wiederholgenauigkeit: +/- 0,05 mm
Tischwechselzeit: 42 s
